25 septiembre 2011

4/ octubre 2010 - RAMPAS HELICOIDALES Helix NORTE y SUR


rampas helicoidales helix maqueta N
Helix o Rampa Helicoidal LADO SUR que recoge los 4 niveles con diferentes diámetros.


Helix lado norte plano AUTOCAD nivel magenta

Primera disposición soportes bases vías

Disposición definitiva

Primera base

Pruebas de pasos alturas.

Espiral realizada lado norte.

Pruebas eléctricas para repasar soldaduras y superar pendiente.

rampa helicoidal helix
Instalación de la helix NORTE en su lugar.

Vista aérea con el orificio de registro realizado.

Helix LADO SUR que recoge los 4 niveles diferentes diámetros

HELIX LADO SUR instalada.

3/ octubre 2010 - ESTACIÓN OCULTA



estacion oculta escala N construccion
Preparación de las curvas ESTACIÓN OCULTA sin instalar.

Preparación ESTACIÓN OCULTA 1ª fase 10 vás, instalación de desvíos. La estación oculta servira en esta caso para deposito de 8 trenes más dos vías de paso. Este es uno de los trabajos que creo se deben realizar primero, pues posiblemente luego no será fácil trabajar en esa zona por su ubicación.


Alinear vías ESTACIÓN OCULTA 1ª fase


La estación oculta instalada varias vistas




Con la estación de Bonn






2/ agosto 2010 - INICIO DE LA MAQUETA

lugar de trabajo maqueta inicio construcción
Mi  centro de trabajo donde se instalará la maqueta

Primeros trabajos de carpintería realizando la estructura.


Los tres tableros que marcaran los limites de la maqueta.
Mi ayudante Roberto inspeccionando los trabajos.

Yuri también ha tenido que comprobar los tableros

Realizando pruebas con las vias

Los primeros trabajos con vía flexible realizando plantillas.

dibujos maqueta ferroviaria
Dibujos y más dibujos.


Acabando las bases de madera del nivel rojo-

Cortando las primeras bases de las vías.
Formando el nivel 0 o ROJO como le llamo yo.

Esquema zona  montaña CASTELL hoja nº1

Esquema niveles cotas de altura zona  montaña CASTELL hoja nº 2

Plano anteproyecto unión de los 3 niveles, zona montaña CASTELL hoja nº 3

Pruebas base vías zona montaña CASTELL 3 niveles

Pruebas de rodamiento

Pruebas de paso en las curvas cerradas ( base de 8cms.)

1/ julio 2010 - IDEAS Y PROYECTO DE MAQUETA


estación central de viena

Recién llegados a la estación de Viena en el tren Gustav Klimt procedente de Praga a primeros de julio del 2010, tras un viaje muy agradable cruzando unos preciosos paisajes del centro de europa.
Creo que durante el trayecto, en esos ratos que te da la visión a traves de la ventanilla, se gestionó la idea de montar una maqueta ferroviaria con algo de viabilidad. Consultándolo con las partes,  y tras haber realizado varios intentos años atrás, ahora por fin, se palpaban posibilidades…

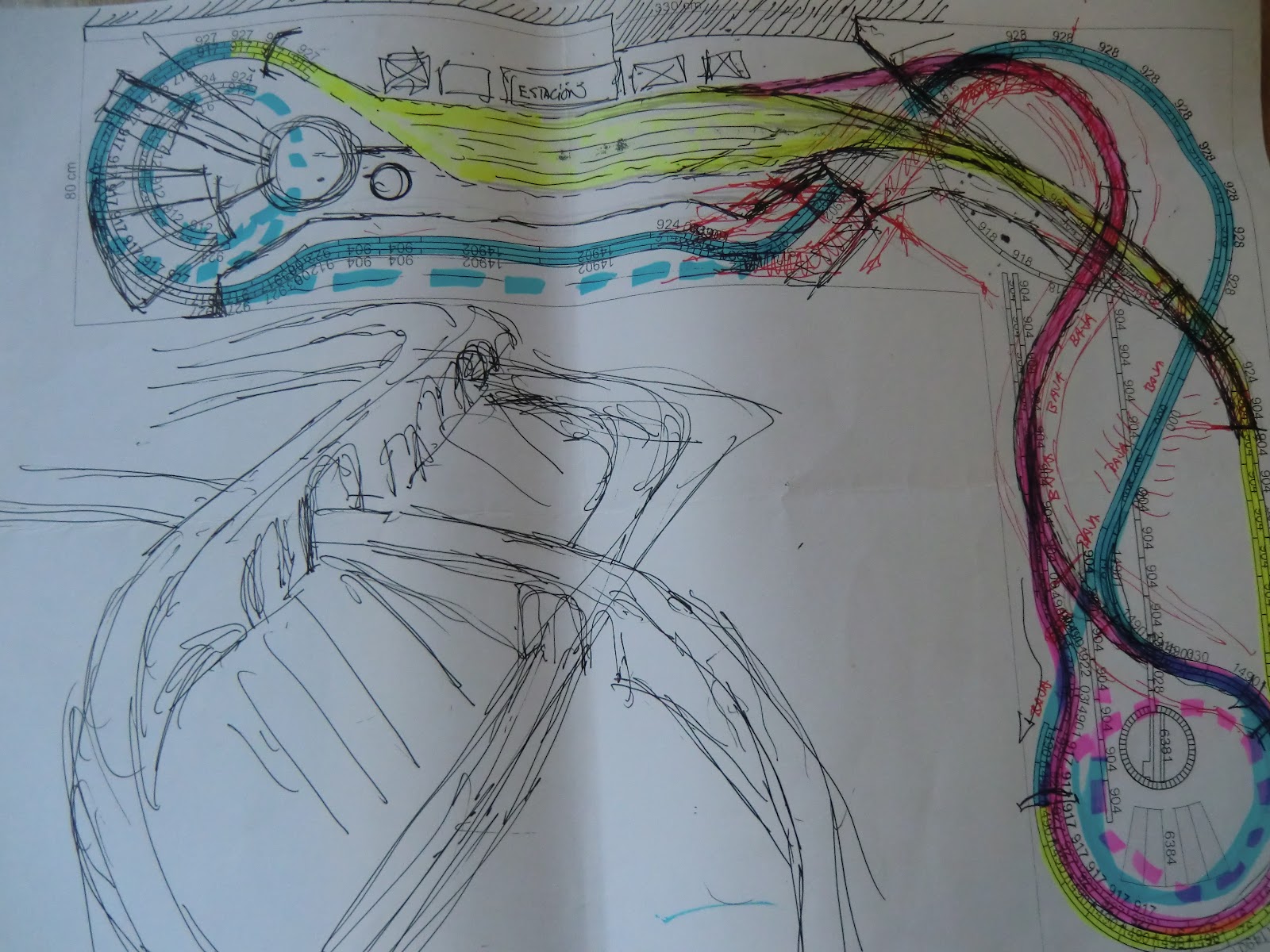

planos inicio de una maqueta escala N

planos inicio de una maqueta escala N

planos inicio de una maqueta escala N

planos inicio de una maqueta escala N


Muchos bocetos de este tipo se realizaron, hasta empezar a definir algo paso bastante tiempo. me llego a ocurrir de realizar algún circuito que después de mirarlo bien se juntaba

planos inicio de una maqueta escala N

Punto de partida de la idea general, con el programa Wintrack para pasar a concretar con Autocad.

planos inicio de una maqueta escala N
Plano en autocad vista en planta diferentes niveles-solución para arranque maqueta.

planos inicio de una maqueta escala N

Plano autocad vista en planta Estación Oculta maqueta con alturas marcadas.


PLANOS DETALLADOS POR NIVELES

Nivel (+2) azul - Estación principal

Nivel (+1) verde - Estación secundaria

Nivel (0) rojo - Fábrica

Nivel  (-1) rosa - estación oculta


Esquema de trabajo

La narración que acompañan las fotografías en esta página y en lo sucesivo, trata de explicar una experiencia personal en el montaje de una maqueta ferroviaria de alguien neófito en estos temas. Es la vivencia en la que a través de los errores que uno va cometiendo a lo largo de la construcción y a su vez, aprendiendo sobre la marcha, puedan también servir a otros a no desanimarse. Y es que no hay nada que enseñe más, que el aprender de los errores.

Como ocurre con todo, y aunque es difícil seguir la norma,  hay que informarse mucho del tema antes de comenzar. Creo que cuanto más informado este uno, menos sufrirá luego. Primero empece  realizando a mano alzada circuitos y dibujos, para luego continuar usando algún programa como el  Wintrack que te permite ajustar vías de serie y ver los espacios a escala de lo que ocupan todos lo elementos.
Pasado cuatro meses o más, comencé a cortar maderas y preparar la estructura general de la maqueta. Posteriormente cuando el tema empezó a estar algo más claro, pase a trabajar con Autocad y detallar mucho más cada zona. Aún así me esperaban muchísimos cambios...
